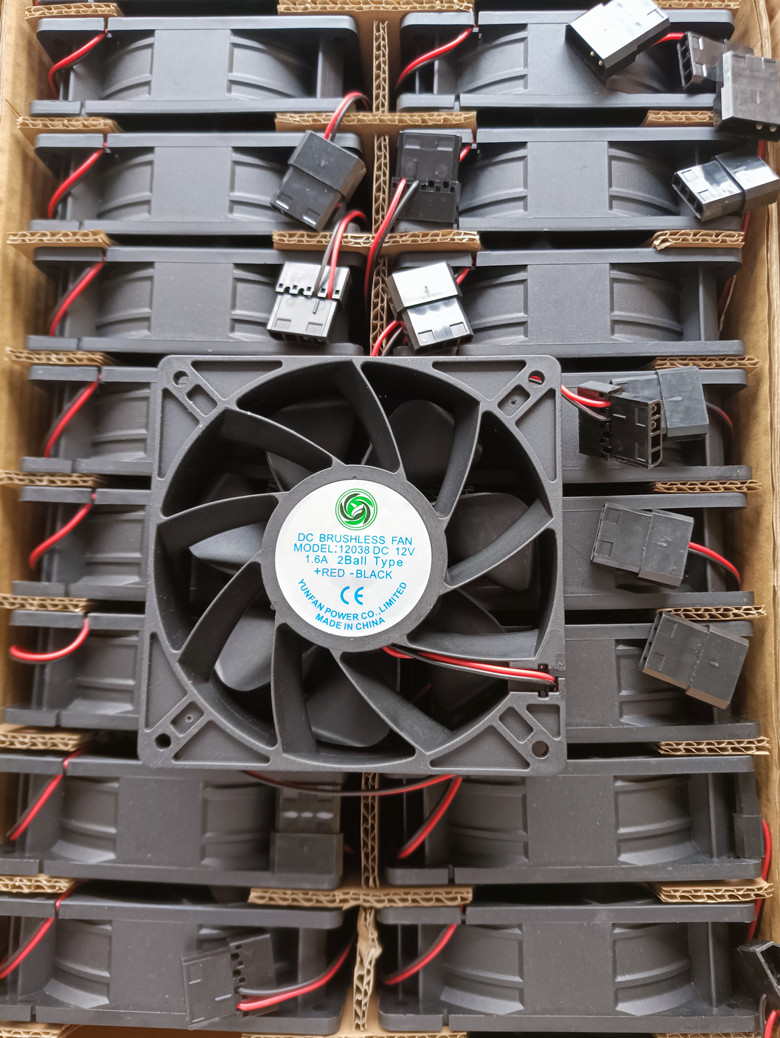

Función PWM del ventilador de enfriamiento de CC axial

By dev, xixi Jan 1, 00010

Antecedentes técnicos de PWM PWM (Modulación de ancho de pulso).

El ventilador tradicional con control de temperatura utiliza una sonda de temperatura cerca del cojinete del ventilador para detectar la temperatura de la entrada de aire del ventilador, ajustando así la velocidad del ventilador. Aunque este tipo de control de temperatura resuelve ciertos problemas, tiene una precisión aproximada y la velocidad del control de temperatura solo puede lograr una transmisión bipolar de alta y baja velocidad. PWM es la abreviatura de circuito de modulación de ancho de pulso, que se ha utilizado ampliamente en control industrial y microcomputadoras de un solo chip. Intel lo combinó con la detección de temperatura de la CPU de la placa base y lo aplicó al control preciso de la velocidad del ventilador del radiador, y logró buenos resultados.

Las características funcionales del ventilador de control de temperatura inteligente PWM.

En primer lugar, el ventilador PWM ajusta la velocidad del ventilador obteniendo información de temperatura directamente de la CPU, y no hay ningún dispositivo de medición de temperatura en el ventilador. Dependiendo de la temperatura de la CPU, el ventilador con control de temperatura tendrá diferentes ajustes de velocidad correspondientes, y la velocidad del ventilador se puede cambiar a cuatro niveles, cinco niveles o incluso más, que es básicamente una sensación de velocidad infinitamente variable. Debido al ajuste en tiempo real de la señal de ancho de pulso, el cambio de la velocidad del ventilador es muy sensible y el cambio de la velocidad y la temperatura de la CPU están casi sincronizados. En segundo lugar, el ventilador PWM puede mantener una velocidad muy baja cuando la computadora está en modo de espera. En espera, la temperatura de la CPU está por debajo de 40-50 grados y su velocidad es de solo mil revoluciones, lo que reduce en gran medida el ruido de funcionamiento. La velocidad máxima diseñada, más de dos mil revoluciones, solo aparecerá cuando la temperatura de la CPU esté cerca de la temperatura límite, es decir, 65-67 grados. En comparación con el ventilador tradicional con control de temperatura, tiene un mayor rango de control de velocidad y resuelve mejor los problemas de ruido y rendimiento.

Principio simple del ventilador de control de temperatura inteligente PWM

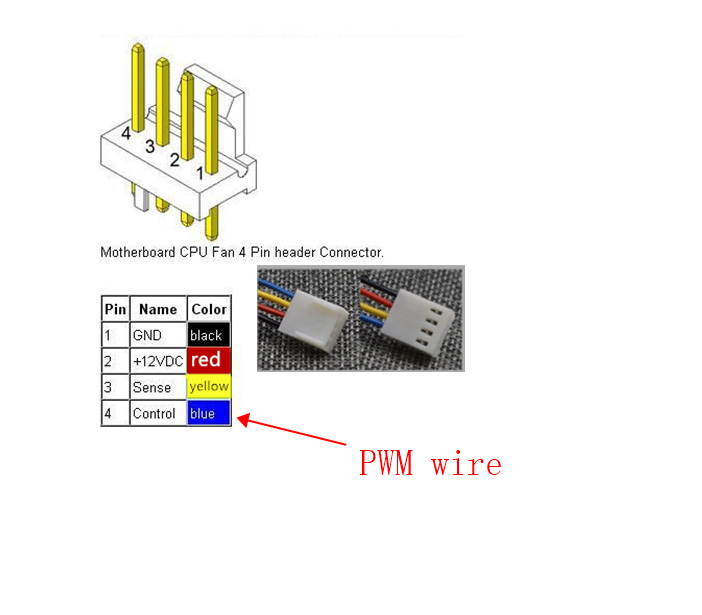

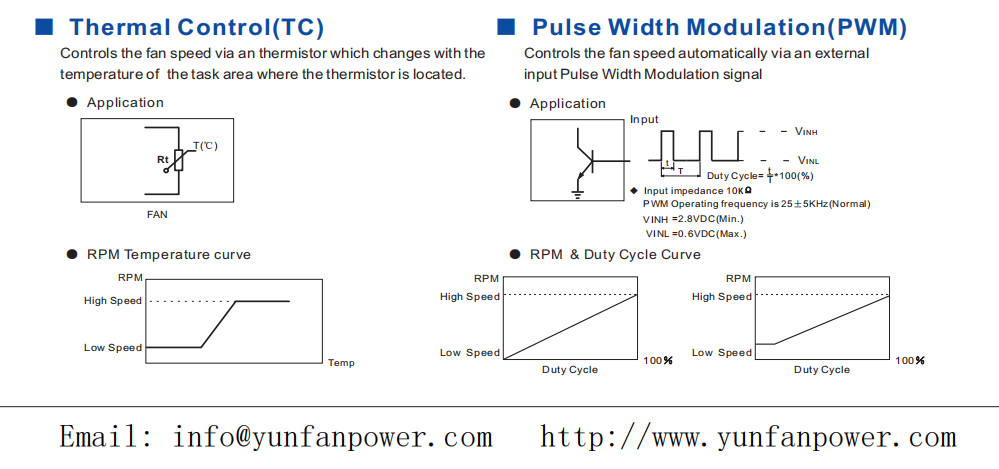

En la placa base con función PWM, además del circuito de medición de temperatura original, se agrega un chip de control PWM. Su función es enviar señales de pulso PWM con diferentes ciclos de trabajo de acuerdo con la temperatura de la CPU medida por el circuito de medición de temperatura. Este pulso es una onda cuadrada. En un ciclo, el período de alto nivel de la señal de onda cuadrada representa la proporción de todo el ciclo, lo que llamamos ciclo de trabajo. Todo el ciclo es una señal de alto nivel, el ciclo de trabajo es del 100%, de lo contrario, el ciclo de trabajo es cero. El circuito de control de temperatura PWM más simple tiene un circuito de control adicional en la placa de circuito del ventilador. Simplemente lo entendemos como un triodo, uno de los cuales está conectado al pulso de onda cuadrada de PWM. Si aparece un nivel alto en este nivel, entonces los otros dos polos del triodo están en el estado conductor, y si es bajo, los otros dos polos están en el estado apagado. Si el ciclo de trabajo de la señal de pulso de onda cuadrada transmitida es del 50%, es decir, la señal de alto nivel ocupa la mitad de un ciclo, entonces el transistor estará en estado de conducción durante la mitad de un ciclo. A través del tiempo de conducción de este transistor en un ciclo, podemos controlar fácilmente la velocidad del ventilador. Si la relación de trabajo de la señal de pulso de onda cuadrada del PWM puede alcanzar múltiples niveles, entonces la velocidad del ventilador también puede alcanzar múltiples niveles.

Cuando se enciende el ventilador con control de temperatura PWM, la velocidad aumentará al nivel más alto y, después de unos segundos, disminuirá al nivel de espera de baja velocidad. Esta característica es también la característica más obvia del ventilador de control de temperatura inteligente PWM. Se puede utilizar para determinar si el ventilador y la placa base realmente tienen la función PWM, o si su función es defectuosa, e incluso se puede utilizar como estándar de juicio de referencia para radiadores de caja verdaderos y falsos. .
